产品概述：
JB-QG-V6821型火灾报警控制器（本章节内简称V6821控制器）是一款柜式联动型火灾报警控制器，主要适用于在中、小型消防报警联动系统，并可配接消防广播系统和消防电话系统。
本品符合标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动系统》。
功能特点：
•  4路回路总线，大4×256个报警/联动地址点，总线设备地址混编；
•  具有回路总线短路保护和联动电源短路保护功能；
•  4.3寸TFT真彩液晶屏显示，触摸屏操作；
•  具有中文信息打印功能，主机可存储8000条事件记录；
•  具有1组声光警报器控制输出和6组可编程有源控制输出；
•  现场编程可采用在主机上手工操作方式或连接笔记本电脑方式实现现场编程；
•  配接联网卡可与我厂的其它型号的控制器实现联网功能。
•  网络容量可达到连接64 台控制器、256个回路、65536个报警/联动地址点及64块手动控制盘。
主要技术指标：
•  工作主电电压：  AC180V ～AC242V/50HZ
•  备用电池规格：  7AH/12V、2节
•  回路输出电压：  DC15V-DC28V
•  回 路 数 量：   4回路
•  回 路 容 量：   4×256个地址点
•  回路大输出电流：  200mA
•  回路大保护电流：  ≤400mA
•  可编程控制输出：    6组，DC24V/1A
•  声光警报控制输出：  1组，DC24V/1A
•  联动电源输出：      DC24V/4A
•  工作环境温度：  -10℃ ～ 50℃
•  环境相对湿度：  ≤95％RH（40±2℃）
•  安 装 方 式：   立柜式
•  整机外形尺寸：宽550mm×厚500mm×高1780mm
•  控制器面板尺寸：标准4U(177mm)

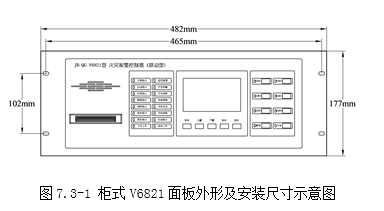

外形结构与安装方式：
