一、TD0808柜装主机电源概述

　　TD0808消防联动电源是为消防控制器联动设备供电的电源产品，柜装式面板结构，功率输出约为265W（DC26.5V/10A）。本电源主要功能为转换AC220V电压至DC26.5V，并具有备电供电和备电充电功能，备用电池在AC220V停止供应时提供DC24V/24Ah的输出，对联动设备的工作与启动起到延续作用。TD0808电源显示功能全面，有输出电压显示，输出电流显示，主电故障、备电故障、线路故障等故障指示，并有过载、过流、短路保护功能。

　　TD0808消防联动电源具有RS485联网功能，可与泰和安的联动型报警控制器相连接，并为报警控制器提供相应的联动、故障与状态信息。

二、TD0808柜装主机电源技术参数

三、TD0808柜装主机电源外形结构示意图

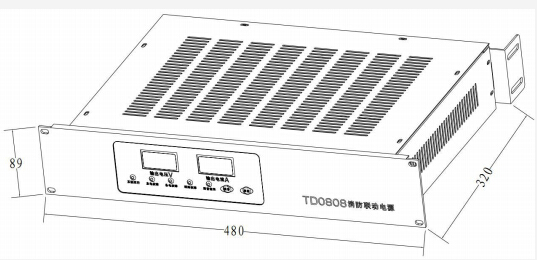

TD0808柜装主机电源外形示意图

四、TD0808柜装主机电源安装与布线

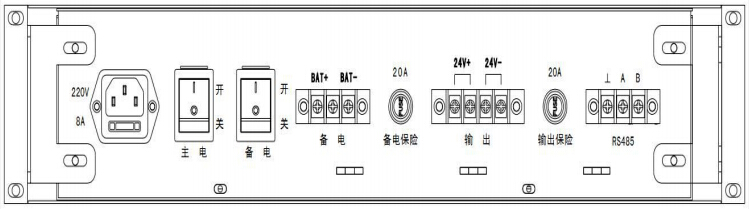

TD0808型柜装主机电源外接端子示意图

　　端子说明：备电BAT+/-：备用电池接线端子。

　　输出24V+/-：电源DC24V输出端子。

　　RS485–A/B：RS485信号线端子
