一、J-SAB-F-TX6142手动火灾报警按钮概述

　　J-SAB-F-TX6142手动火灾报警按钮适用于爆炸性气体环境的1区、2区。结构美观大方，安装接线方便牢靠，当人工确认发生火灾后，按下手钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出手钮的编码信息与安装位置信息并发出报警声响。

二、J-SAB-F-TX6142手动火灾报警按钮技术参数

工作电压	DC24V，12-28V	安装孔距	60mm
常态电流	0mA	报警电流	≤30mA
启动零件型式	可重复使用型	启动方式	人工按下按片
防爆标志	ExibIICT6Gb	防爆合格证号	CE13.2168
环境温度	-20℃～+55℃	相对湿度	≤95%RH，不凝露
复位方式	用专用钥匙复位。产品报警后，打开手钮钥匙盖插入专用钥匙向右扭动90度，产品即可复位
状态指示	火警指示灯，红色，正常状态时红色指示灯熄灭，报警后常亮
线制	与TX3410齐纳式安全栅箱采用二线制连接，无极性
外形尺寸	95.0mm×95.0mm×46.0mm
执行标准	GB 19880-2005，GB 3836.4-2010，GB 3836.1-2010

三、J-SAB-F-TX6142手动火灾报警按钮特点

　　硬件电路稳定可靠，不受电磁干扰的影响

　　按片按下必须采用专用钥匙手动复位

　　按下手钮按片，可由手钮提供独立输出触点，可直接控制其它外部设备

　　插拔式结构设计，安装方便牢靠

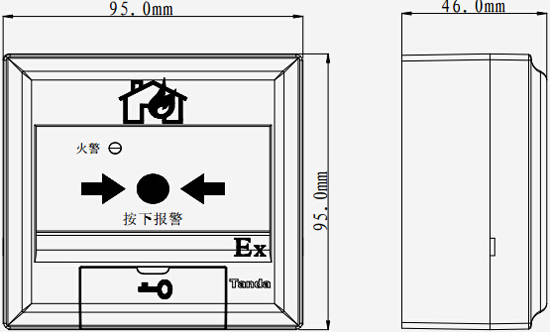

四、J-SAB-F-TX6142手动火灾报警按钮外形尺寸图

J-SAB-F-TX6142手动火灾报警按钮

J-SAB-F-TX6142手动火灾报警按钮外形尺寸图

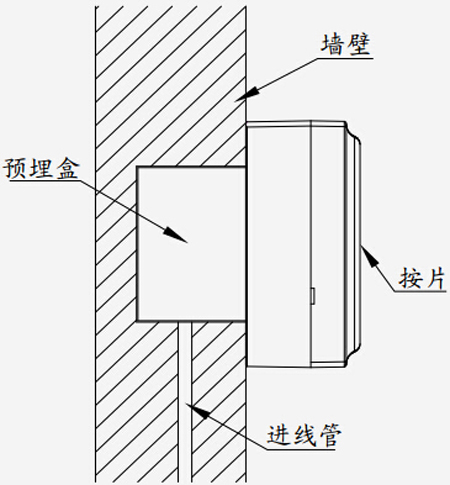

五、J-SAB-F-TX6142手动火灾报警按钮安装示意图

J-SAB-F-TX6142手动火灾报警按钮

J-SAB-F-TX6142手动火灾报警按钮安装示意图
