一、JB-QB-LD128EH(M)火灾报警控制器(联动型)产品介绍

JB-QB-LD128EH(M)火灾报警控制器(联动型)是智能化的二总线火灾自动报警设备，采用中文液晶显示，集报警及联动控制于一体，分2个回路，大地址点数为512点，配备了8路继电器有源输出。该控制器采用嵌入式控制系统，配合我公司全系列探测器、模块、手报及其他相关设备，广泛应用于中、小型消防工程项目。

经过公安部消防产品合格评定中心及消防电子产品质量监督检验中心依据GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》、《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品3C认证。

二、JB-QB-LD128EH(M)火灾报警控制器功能特性

1、区域控制器，本机容量：2个回路、大512个地址点、手动控制盘1块（8路输出，其中包括1路声光警报器专用输出）。

2、全中文128×64LCD液晶显示屏，指示灯指示关键状态，操作方便。

3、中、英文显示灵活切换，满足产品国际化的要求。

4、具有中、英文信息打印功能。

5、JB-QB-LD128EH(M)具有1路公共火警无源接点输出，1路公共故障无源接点输出。

6、可通过本机或SD卡进行现场数据设置。

7、具有CANBus接口，可通过LD6900系列通讯转换卡（CANBus、RS232、RS485、以太网、电话线、GPRS）作为区域控制器与其他设备联网。

8、具有黑匣子功能，能存贮1000条火警记录、1000条气体灭火记录和1000条其它记录。

9、外部设备可通过总线控制，也可通过多线手动盘直接控制。

10、JB-QB-LD128EH(M)具有回路短路保护和电源短路保护功能。

11、具有监管报警功能。

三、JB-QB-LD128EH(M)火灾报警控制器技术参数

型号：JB-QB-LD128EH(M)

主电源电压：AC 220V(187V ～ 242V) 50Hz

回路输出电压：DC 14V ～ 24V

联动输出参数：DC 24V/4A

回路数量：2 回路

直接输出接点数：8 路( 含1 路声光警报器) 有源输出

大总线设备地址数：512（单回路地址总数：256）

大回路输出电流：200mA

空载功耗：≤ 5W

工作环境温度：0℃～ 45℃

工作环境相对湿度：≤ 95%〔(40±2)℃，无凝露〕



壳防护等级：IP30

安装方式：壁挂

备用电池：12V/14Ah 电池（两节）

大外形尺寸：长440mm× 宽160mm× 高580mm

重量：11.2 Kg±0.1 Kg（不含电池）

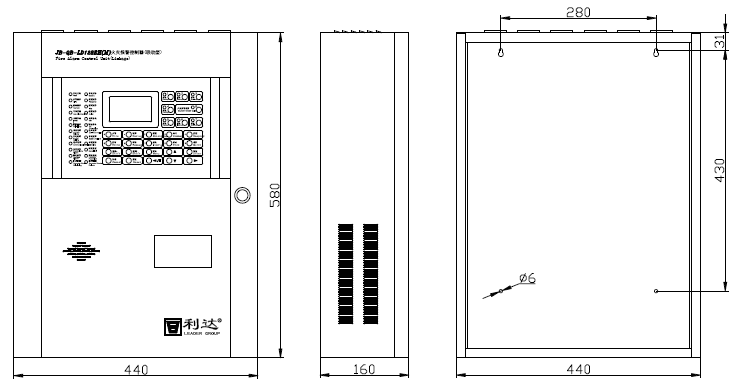

四、JB-QB-LD128EH(M)火灾报警控制器外形结构示意图（单位：mm）
