产品概述：
JB-QB-V6861型火灾报警控制器（本章节内简称V6861控制器）是我公司新研制的具有联动型火灾报警控制器和气体灭火控制器于一体的二总线智能化控制器。其可以配接我公司设计生产的编码型火灾探测器系列和联动控制模块系列，并具有一路气体灭火控制输出。
V6861控制器采用嵌入式控制系统，可保障系统长期、稳定、可靠的运行。采用大屏幕彩色液晶触摸屏，全中文图形化菜单方式，大大方便使用人员操作。
本产品适用于移动基站、银行对外营业厅、电信支局、数据机房、工厂等消防、自动控制等领域。
本品符合标准GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》。
功能特点：
•  4.3寸彩色液晶屏显示各类信息、LED灯显示关键状态，触摸屏使人机交互方便快捷；
•  可通过二总线（一个回路）带200个总线型地址点，探测器与输入输出模块可混合编址，范围为0~199号，输出模块多可接32只；
•  具有一组非编码声光警报器控制端口；
•  具有一组钢瓶控制输出端口和反馈信号输入端口（接收无源闭合反馈信号）；
•  具有一组紧急启动按钮输入端、紧急停止按钮输入端和手/自动开关输入端；
•  对于控制器的控制线路和信号输入电路均具备线路故障检测功能；
•  包含三组无源节点继电器，分别为公共火警、公共故障和公共启动，可为其他监控设备提供状态信号。其中公共启动也可作为放气指示灯输出。
•  控制器提供24V/0.9A辅助电源输出端口，以提供编码型声光警报器或模块使用；
•  标准配置中包含热敏打印机及可供连接消防控制室图形显示装置或其他监控设备的RS232接口。
主要技术指标：
•  工作主电电压：  AC180V ～AC242V/50HZ
•  备用电池规格：  4.5 AH/12V、2节
•  回路输出电压：  DC15V-DC28V
•  回 路 数 量：   单回路
•  回 路 容 量：   200个地址点（32个模块）
•  回路大输出电流：  ＜200mA
•  声光控制输出：  1组，DC24V/0.1A
•  联动电源输出：  DC24V～28V
•  输出电流＜0.9A
•  钢瓶控制输出：  DC24V～28V，连续输出1A，瞬间输出2.5A
•  公共输出触点容量：  DC30V/1A
•  工作环境温度：  -10℃ ～ 50℃
•  环境相对湿度：  ≤95％RH（40±2℃）
•  安装方式：  壁挂式
•  外形尺寸：宽430mm×高330mm×厚110mm

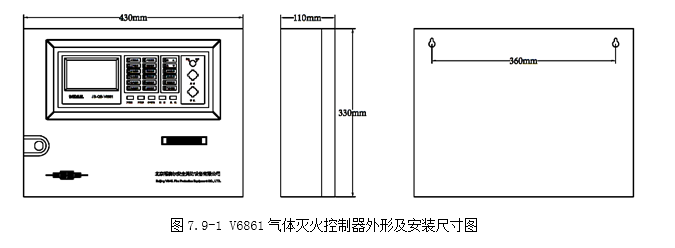

外形结构与安装方式：
