一、JB-QGL-TX3016A火灾报警控制器(联动型)产品概述

JB-QGL-TX3016A(柜式)控制器采用两总线控制方式，16回路标准设计，每回路大242个总线部件位点。可连接泰和安公司电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具备对控制模块全面的自检功能；采用二次码编程方式，编程简单、快捷。控制器具有联网功能，可与我司多回路列控制器进行联网，可设置为区域机或者集中机

二、JB-QGL-TX3016A火灾报警控制器产品技术参数

信号：JB-QGL-TX3016A

主电电源：交流220V （187V～242V）

备用电池：12V/24AH 铅酸电池4 节

液晶屏规格：7 寸TFT 液晶屏800×480

容量：大回路数：16 个每回路的部件数：242 点

温度：0℃～+42℃

相对湿度：≤95%RH，不凝露

外形尺寸：550.0mm×480.0mm×1715.0mm

三、JB-QGL-TX3016A火灾报警控制器外观结构示意图

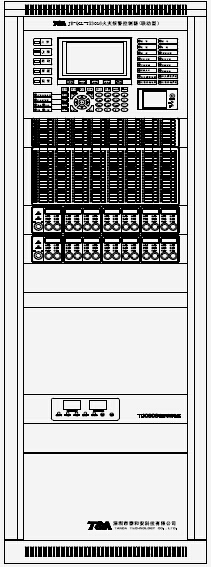

JB-QGL-TX3016A火灾报警控制器(联动型)外观结构示意图如图所示(以实物为准):

JB-QGL-TX3016A 火灾报警控制器面板示意图
