海湾JB-QT-GSTN3200(S)火灾报警控制器(联动型)
时间：2018-10-11 08:52:50 品牌： 海湾
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-11/a3bcc22ef12e77b1ee4c1bb449893aca.jpg)

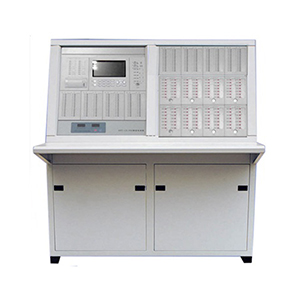

一、JB-QT-GSTN3200(S)火灾报警控制器(联动型)产品概述
JB-QT-GSTN3200(S)火灾报警控制器（联动型）采用琴台式结构，模块化设计，具有功能强、容量大、配置灵活的特点。系统采用7寸真彩液晶作为显示平台，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，大容量为16个回路总计3200个总线制报警联动控制点。可与我公司生产的各类开关量型、模拟量型、数字智能型探测器和控制模块连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的佳选择。
二、JB-QT-GSTN3200(S)火灾报警控制器(联动型)主要特点
单机容量大：多支持8块双回路板，系统大容量达3200点。
运行速度快：多个32位中央处理器并行工作。
存储容量大：支持多达12000条各类记录的存储，及时记录控制器收到的各种信息以及所进行的人为操作，方便火情与事故追溯。
人机交互更加直观：采用7寸真彩液晶显示屏，800×480分辨率，图形化界面显示信息更加直观。
系统更加稳定可靠：不同回路板之间的任意两个回路实现电气隔离，在大程度上减少了回路之间的干扰。
电源更加节能环保：模块式开关电源可在宽电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。
联网功能更加强大：同一级可实现240台控制器联网，在一台控制器上可以方便地查看其他控制器上的设备信息。
后续升级更加简便：支持USB在线程序升级。
三、JB-QT-GSTN3200(S)火灾报警控制器(联动型)技术参数
| 显示器 | 7寸真彩液晶，800*480分辨率 |
| 回路容量 | 可根据工程需求配置1~8块双回路板，大支持3200点 |
| 手动盘 | 标配128路（N3200S标配96路），可以根据工程需求扩展 |
| 直控盘 | 标配19路，可以根据工程需求扩展 |
| 对外辅助输出 | 0.5A/24V |
| 声光报警器输出 | 带检线200mA/24V，1路 |
| 火警继电器输出 | 常开、常闭可设置，1路 |
| 通讯板 | CAN联网板、图形显示装置通讯板（RS422/RS232通讯方式）、各种第三方接口卡（RS422/RS485/RS232通讯方式）任意组合与数量配置（同时多支持6块通讯板） |
| 打印机 | 高速热敏打印机 |
| 运行环境 | 温度：0℃~+40℃；相对湿度≤95%，不凝露 |
| 安全防护等级 | IP30 |
| 蓄电池 | 24Ah/12V，4节 |
| 功耗 | 空载：35W；满载状态：43W（2回路）、51W（4回路）、59W（6回路） |
| 安装方式及外形尺寸 | |
| 双节琴台：1050mm*863mm*1273mm（带托板） | |
| 单节琴台：545mm*863mm*1273mm（带托板） |
四、JB-QT-GSTN3200(S)火灾报警控制器(联动型)产品应用
可广泛应用于商业楼宇、住宅楼、酒店、商场、医院、学校、地铁、机场、工业场所等。
五、JB-QT-GSTN3200(S)火灾报警控制器(联动型)可选设备
手动盘控制板：每块手动盘可扩展128个手动键，可以根据工程需求增配。
直控盘控制板：每块直控盘可扩展14路，可以根据工程需求增配。
INET-GSTN652联网卡：标准CAN通讯。
INET-GSTN654通讯卡：RS422/RS485/RS232接口，可实现与图形显示装置、广播电话、光纤光栅、Modbus等各类外部系统/设备的接口。
