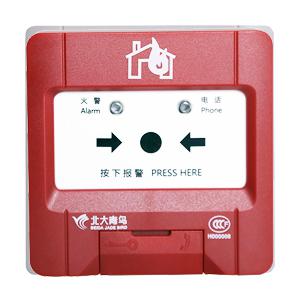

一、JBF4121-P手动火灾报警按钮功能特点
内置微处理器。
操作简单，用手按下操作面板，即能实现向控制器报火警。
手动报警按钮在报警后需要使用配套的专用钥匙进行复位。
有一组无源触点输出，触点容量DC30V/0.1A，用于控制现场声光警报装置。
二总线，无极性，功耗低，远传输距离1500m。采用ZR-RVS-2×1.5mm2双绞线。
插拔式结构，易于施工、维护方便。
采用SMT表面贴装工艺。
带电话插孔，配合电话手柄使用。电话插孔位于按钮的主体正面，便于操作。

二、JBF4121-P手动火灾报警按钮产品参数
工作电压：DC19-28V 控制器提供，调制型
工作温度：-10~+60℃
贮存温度：-30~+75℃
使用环境：室内型
相对湿度：≤95%(40±2℃)
监视电流：≤0.3mA（24V）
报警电流：≤1mA（24V）
编码方式：使用专用电子编码器
编码范围：1-200
确认灯：监视状态时火警灯瞬时闪亮，报警状态时火警灯常亮（红色）；
电话指示灯：手报上的电话指示灯接入电话系统后会闪亮
外形尺寸：90mm长×90mm宽×54mm高
线制：二总线，无极性
执行标准：GB19880—2005《手动火灾报警按钮》GB16806-2006《消防联动控制系统》

三、JBF4121-P手动火灾报警按钮结构特征、安装与布线
布线施工后，通过预埋盒或使用螺丝将底座固定在墙上，安装孔距为60mm。
探测总线采用ZR-RVS-2×1.5mm2双绞线。
具有JBF4121手动报警按钮的所有功能。
同时具有消防电话手柄接入端口，实现与控制中心的应急通讯功能。
安装之前用专用电子编码器对其写入相应地址码(1-200)。
手报部件应在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
