北大青鸟JTY-H-JBF4382型线型光束感烟火灾探测器
时间:2018-10-22 14:12:24 品牌: 北大青鸟
JTY-H-JBF4382型线型光束感烟火灾探测器(以下简称:探测器)是反射式总线编址型线型光束感烟火灾探测器,适用于青鸟消防11SF、51S系列控制器。通过继电器输出火警和故障信号,可与不同厂商的火灾报警控制器连接。探测器配有激光模组和LED信号指示,整个调试过程方便,快捷,易于操作。
二、JTY-H-JBF4382型线型光束感烟火灾探测器产品特点●反射式线型光束感烟火灾探测器,发射接收一体化设计;
●开关量信号输出,可兼容任意厂家信号输入模块;
●调试简单,激光模组快速定位反射器的安装位置,LED指示信号强度;
●采用自动增益控制技术,背景信号自动补偿,抗日光能力强;
●内置微处理器,全功能自诊断,扰动自动过滤技术;
●两组独立步进式精密微调,水平/垂直光学角度调整方便,校准精确。
三、JTY-H-JBF4382型线型光束感烟火灾探测器主要参数工作电压 | 电源:DC18V~DC30V |
工作电流 | 监视状态:≤15mA |
报警状态:≤35mA | |
故障状态:≤25mA | |
调试状态:≤25mA | |
继电器触点 | 大电压:DC30V,大电流:2A |
状态指示 | 监视状态:红色指示灯闪亮 |
报警状态:红色指示灯常亮 | |
故障状态:黄色指示灯常亮 | |
调试状态:绿色指示灯闪亮或常亮 |
●探测器正常工作需要稳固的安装面,不应安装到受周围机械振动干扰较大的表面;
●探测器安装时应防止太阳光、卤素灯光等强光源直接照射接收器。光源路径与探测器光路夹角应大于5°;
●探测器光路需要畅通无阻且光路周围1m范围内不应有固定或移动物体;
●探测器不应安装到存在大量粉尘或水蒸气的场所;
●探测器安装距侧面墙和天花板均需大于0.5m;
●探测器安装之前应确定好自己的地址,防止出现重码的现象;
●探测器与反光板安装距离在5m~50m之间时,需要使用2块反光板。安装距离在50m~100m之间时,需要使用4块反光板。反光板组合使用时应当摆放紧密,反光板之间不应留有空隙。

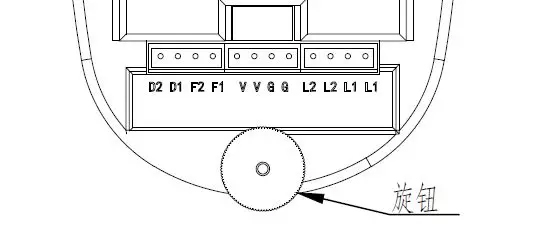

五、JTY-H-JBF4382型线型光束感烟火灾探测器接线及调试接线端子示意图如下:
符号 | D2/D1 | F2/F1 | V | G | L2/L1 |
名称 | 故障继电器 | 火警继电器 | 24V | 负极 | 回路芯线 |
