一、LD128EN-100电子编码器产品特点

利达LD128EN-100总线设备编址器是为LD128EN总线产品而设计的。通过编址器对LD128E系列及LD128EN系列总线产品的地址进行读写。携带方便、操作过程简单。

二、LD128EN-100总线设备编址器主要用途及适用范围

各种工业及民用建筑中。

三、LD128EN-100总线设备编址器对环境及能源的影响

LD128EN-100电子编码器产品的壳体为塑料注塑而成，无污染。

四、LD128EN-100电子编码器液晶指示说明

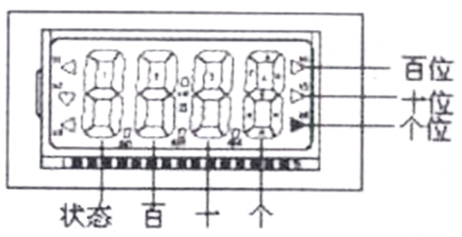

液晶由4位数字组成，如图1

图1 液晶状态显示

液晶上第4位表示状态：显示字母表示编址器的功能；显示P时为写总线设备的地址；显示C时为读总线设备的地址；显示L时为写总线设备的类型，显示E时为读总线设备的类型；显示“3”时为写总线漏电设备的“通道教”；显示“4”时为读总线漏电设备的“通道数”；显示“9”时为写总线消火栓设备的反馈地址，显示“7”时为读总线消火栓设备的反馈地址。

液晶上第3位表示读出或要写入地址的百位，液晶上第2位表示读出或要写入地址的十位：液晶上第1位表示读出或要写入地址的个位。

液晶的右方有三个小箭头，为移位标记，当它在下方时表示可以对个位加减；在中间时表示可以对十位加减；在上端时表示可以对百位加减。

五、编址器面板操作说明

编址器上有7个按键，它们分别是：

“加”按键：可以对个、十、百位进行加操作，每按一下加1。

“减”按键：可以对个、十、百位进行减操作，每按一下减1。

“移位”按键：可以进行移位的功能，每按一下变换一个位置，在液晶上对应右面的三角箭头。

“写”按键：按下后液晶第四位显示P字母。

“读”按键：按下后液晶第四位显示c字母。

“类型”按键：按一下后液晶第4位显示“L”或“E”或“3”或“4”或“7”或“9”；

表示：“L”→写类型；

“E”→读类型；

“3”→写总线漏电设备的“通道数”；

“4”一读总线漏电设备的“通道教”；

“9”一写总线消火牲的反馈地址；

“7”→读总线消火栓的反馈地址；

备注：显示“8”为读编址器的软件版本号功能，按“确定”后显示的数字为软件版本，现为170，表示编址器的软件版本是V1.70。

“确认”按键表示对操作的确认。

六、结构特性

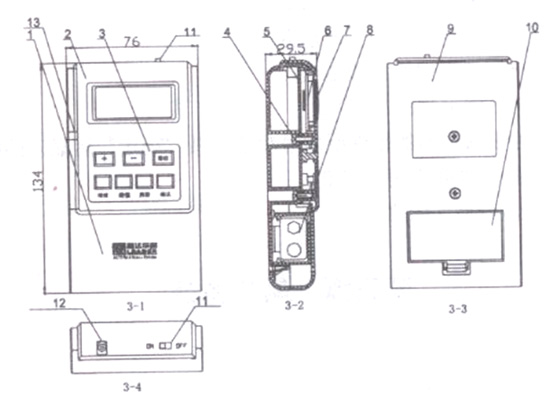

LD128EN-100电子编码器结构图如图2所示：

图2 LD128EN-100电子编码器结构图

外形尺寸为：76*134*29.5（单位：mm）

1、中壳

2、上盖

3、按键膜

4、平端自攻螺钉M3*10

5、线路板

6、液晶屏

7、透明盖

8、电池

9、底壳

10、电池盖

11、开关

12、二总线插孔

13、备用二总线插座
