一、TX3503总线操作盘产品概述

　　TX3503(128点)总线操作盘实际是TX3016、TX3032火灾报警控制器上联动单元的扩展，以下简称操作盘。TX3503操作盘通过RS485通讯接口与TX3016、TX3032系列火灾报警控制器配接，用该操作盘上的启动按键对联动设备进行手动控制。

二、TX3503总线操作盘产品特点

　　●内置微处理器，处理速度快；

　　●RS485通讯方式，地址由主机设定；

　　●外观简洁，操作简单，使用方便。

三、TX3503总线操作盘基本参数

四、TX3503总线操作盘布线要求

　　1、RS485线采用RVS双绞线，截面积≥1.0mm2；

　　2、电源线采用截面积≥1.5mm2的阻燃线；

　　3、导线应有颜色标识，以防接错。

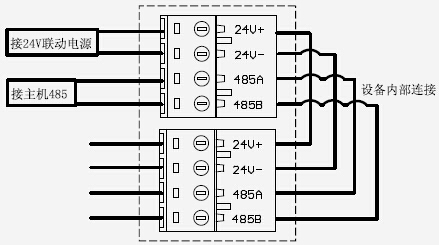

　　4、接线示意图如图所示：

TX3503总线操作盘接线示意图
