报警阀组安装在供水管网试压、冲洗合格后组织实施。

（一）报警阀组安装与技术检测共性要求

1.报警阀组安装要求

报警阀组按照下列要求进行安装，并通过技术检测控制其安装质量：

1)按照标准图集或者生产厂家提供的安装图样进行报警阀阀体及其附属管路的安装。

2)报警阀组垂直安装在配水干管上，水源控制阀、报警阀组水流标识与系统水流方向一致。报警阀组的安装顺序为先安装水源控制阀、报警阀,再进行报警阀辅助管道的连接。

3)按照设计图样中确定的位置安装报警阀组；设计未予明确的,报警阀组安装在便于操作、监控的明显位置。

4)报警阀阀体底边距室内地面高度为1.2m，侧边与墙的距离不小于0.5m,，正面与墙的距离不小于1.2m，报警阀组凸出部位之间的距离不小于0.5m。

5)报警阀组安装在室内时，室内地面增设排水设施。

2.附件安装要求

报警阀组相关附件按照下列要求确定其安装位置、进行安装,并通过技术检测控制其安装质量：

1)压力表安装在报警阀上便于观测的位置。

2)排水管和试验阀安装在便于操作的位置。

3)水源控制阀安装在便于操作的位置，且设有明显的开、关标识和可靠的锁定设施。

4)在报警阀与管网之间的供水干管上，安装由控制阀、检测供水压力、流量用的仪表及排水管道组成的系统流量压力检测装置,其过水能力与系统启动后的过水能力一致；干式报警阀组、雨淋报警阀组安装检测管路时，水流不得进入系统管网的信号控制阀。

5)水力警铃安装在公共通道或者值班室附近的外墙上，并安装检修、测试用的阀门。

6)水力警铃和报警阀的连接，采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m。

7)安装完毕的水力警铃启动时，警铃声强度不小于70dB。

8)系统管网试压和冲洗合格后，排气阀安装在配水干管顶部、配水管的末端。

(二)湿式报警阀组安装与技术检测要求

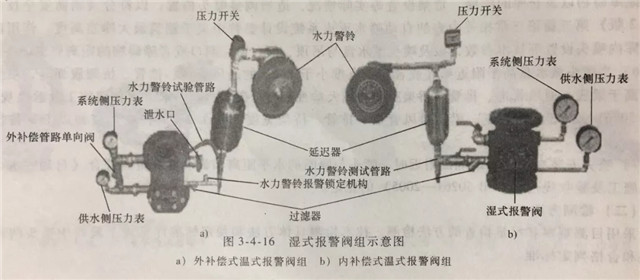

湿式报警阀组(图3-4-16)除按照报警阀组安装的共性要求进行安装、技术检测外，还需符合下列要求：

1)报警阀前后的管道能够快速充满水；压力波动时，水力警铃不发生误报警。

2)过滤器安装在报警水流管路上，其位置在延迟器前，且便于排渣操作。

(三)干式报警阀组安装及质量检测要求

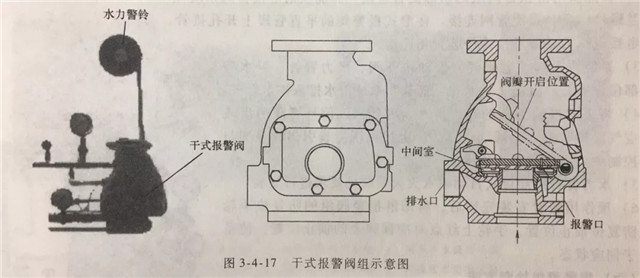

干式报警阀组(图3-4-17)除按照报警阀组安装的共性要求进行安装、技术检测外，还需符合下列要求：

1)安装在不发生冰冻的场所。

2)安装完成后，向报警阀气室注入高度为50-100mm的清水。

3)充气连接管路的接口安装在报警阀气室充注水位以上部位，充气连接管道的直径不得小于15mm；止回阀、截止阀安装在充气连接管路上。

4)按照消防设计文件要求安装气源设备，符合现行工程建设相关技术标准的规定。

5)安全排气阀安装在气源与报警阀组之间，靠近报警阀组一侧。

6)加速器安装在靠近报警阀的位置，设有防止水流进入加速器的措施。

低气压预报警装置安装在配水干管一侧。

8)报警阀充水一侧和充气一侧、空气压缩机的气泵和储气罐以及加速器等部位分别安装监控用压力表；管网充气压力符合消防设计文件的规定值。

(四)雨淋报警阀组安装及技术检测要求

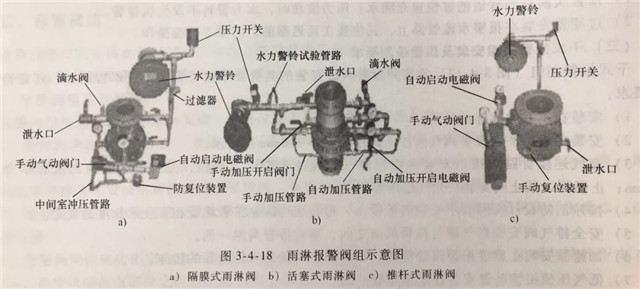

雨淋报警阀组(图3-4-18)除按照报警阀组安装的共性要求进行安装、技术检测外,还需符合下列要求：

1)雨淋报警阀组可采用电动开启、传动管开启或者手动开启等控制方式,开启控制装置安装在安全可靠的位置,水传动管的安装按照湿式系统的有关要求实施。

2)需要充气的预作用系统的雨淋报警阀组,按照干式报警阀组有关要求进行安装。

3)按照消防设计文件要求,在便于观测和操作的位置,设置雨淋阀组的观测仪表和操作阀门。

4)按照消防设计文件要求,确定雨淋阀组手动开启装置的安装位置,以便发生火灾时能安全开启,便于操作。

5)压力表安装在雨淋阀的水源一侧。

(五)预作用装置安装与技术检测要求

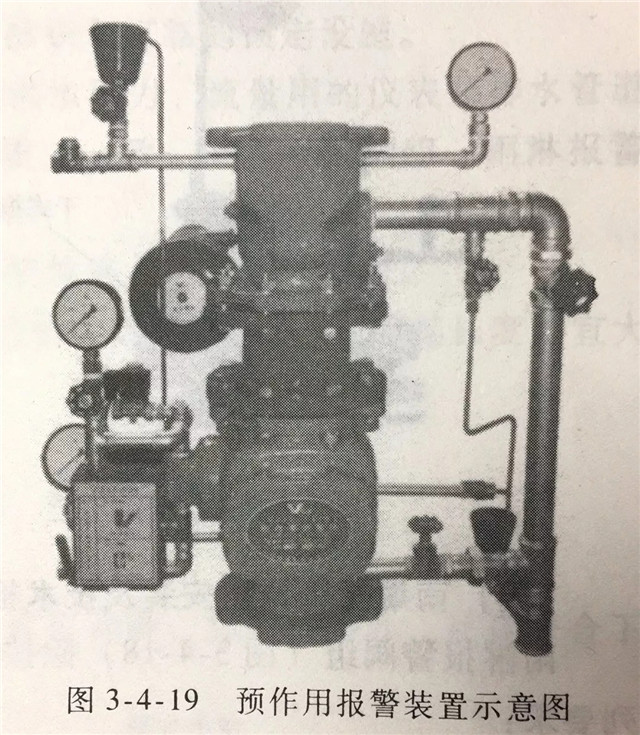

预作用装置(图3-4-19)除按照报警阀组安装的共性要求进行安装、技术检测外,还需符合下列要求：

1)系统主供水信号蝶阀、雨淋报警阀、湿式报警阀等集中垂直安装在被保护区附近,且低环境温度不低于4℃的室内,以免低温使隔膜腔内的存水冰冻而导致系统失灵。

2)在隔膜雨淋报警阀组的水源侧管道法兰和隔膜雨淋报警阀系统侧出水口处分别放入密封垫,拧紧法兰螺栓,再与系统管网连接。在湿式报警阀的平直管段上开孔接管,与由低气压开关、空气压缩机、电接点压力表等空气维持装置相连接。

3)系统放水阀、电磁阀、手动快开阀、水力警铃、补水漏斗等部位设置排水设施,排水设施能够将系统出水排入排水管道。

4)将雨淋报警阀上的压力开关、电磁阀、信号蝶阀引出线以及空气维持装置上的低气压开关、电接点压力表引出线分别与消防控制中心控制线路相连接。

5)水力警铃按照湿式自动喷水灭火系统的要求进行安装。

6)预作用装置安装完毕后,将雨淋报警阀组的防复位手轮转至防复位锁止位置,手轮上红点对准标牌上的锁止位置,使系统处于伺应状态。

(六)报警阀组检测方法

采用目测观察、尺量和声级计测量等方法进行检测。技术检测具体方法和判定标准详见竣工验收中报警阀组的验收方法和合格判定标准。
