一、DH-GSTN5300/7型剩余电流式电气火灾监控探测器产品概述

DH-GSTN5300/7剩余电流式电气火灾监控探测器为分体式单路探测器，与海湾的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

DH-GSTN5300/7探测器由信号处理模块和剩余电流传感器两部分构成，其中信号处理模块可面板嵌入式安装也可导轨安装。剩余电流传感器为闭口圆孔型。

二、DH-GSTN5300/7剩余电流式电气火灾监控探测器产品规格

表1

型号	DH-GSTN5300/7
工作电压	总线24V，无极性
工作电流	＜DC3mA
剩余电流报警设定值	DH-GSTN5300/7/ 50mA到1000mA(步进1mA)
主回路	电流0A~2000A多种规格可选，电压＜AC660V
报警响应时间	≤30s
输出触点容量	2A/30VDC
使用环境	温度：-10℃~+60℃相对湿度≤95%，不凝露海拔小于3000m
外壳防护等级	IP30
总线通信	地址采用电子编码器编码方式，占1个编码点((1~242)
壳体材料和颜色	信号处理模块：阻燃ABSPANTONECOOLGRAY10C；传感器：ABS，象牙白
外形尺寸	信号处理模块：144mm×96mm×46mm
传感器	参见表2
执行标准	GB14287.2-2005



表2

传感器型号	大主回路电流	穿线孔径(mm)	外形尺寸(mm)	安装尺寸(mm)	安装螺纹规格	说明
GSTZCT-7	250A	闭口、圆孔Φ75	W:118 H:147 D:45	M:82 N:75 L:7	M5	适用电缆

三、DH-GSTN5300/7剩余电流式电气火灾监控探测器特点

●探测器为分体式结构，外置剩余电流传感器，布线简便；

●传感器的灵敏度高，线性度好，运行可靠，安装方便；报警设定值可以从50mA到1000mA间设置，设置精度为1mA；

●液晶显示：可显示当前剩余电流值、报警设定值和地址，直观方便；

●按键操作：可按键设置，亦可通过电子编码器或电气火灾监控设备实现地址编码和报警剩余电流值的设置，简单易行，便于工程调试和维护；

●探测器由电气火灾监控设备的数字化通信总线供电且无极性连接、无需另接220V或24V电源，简单方便；

●信号处理模块体积小巧，可实现导轨安装和面板安装。

四、DH-GSTN5300/7探测器外形示意图

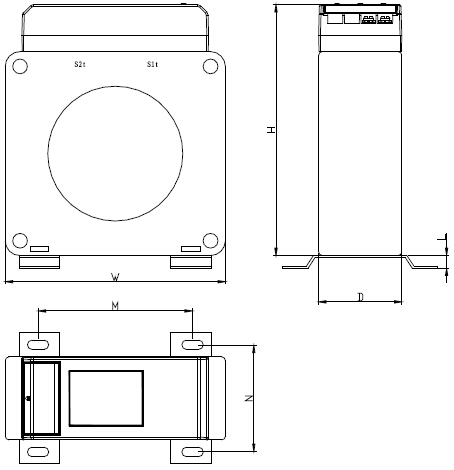

DH-GSTN5300/7探测器传感器外形示意图

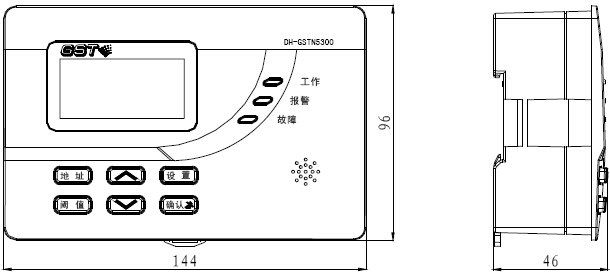

DH-GSTN5300/7探测器信号处理模块外形示意图
