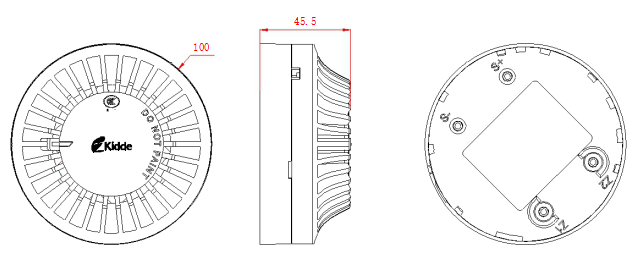

JTY-GDM-GS8010探测器的外形结构示意图如下：

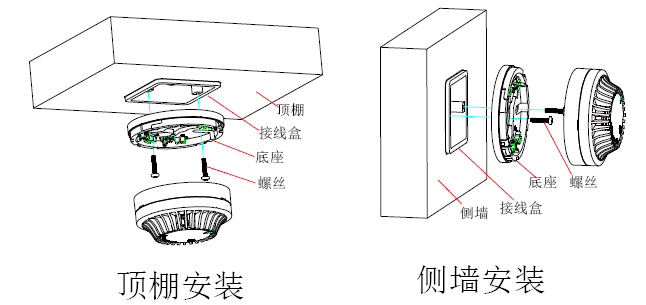

　　JTY-GDM-GS8010探测器安装方式如下：

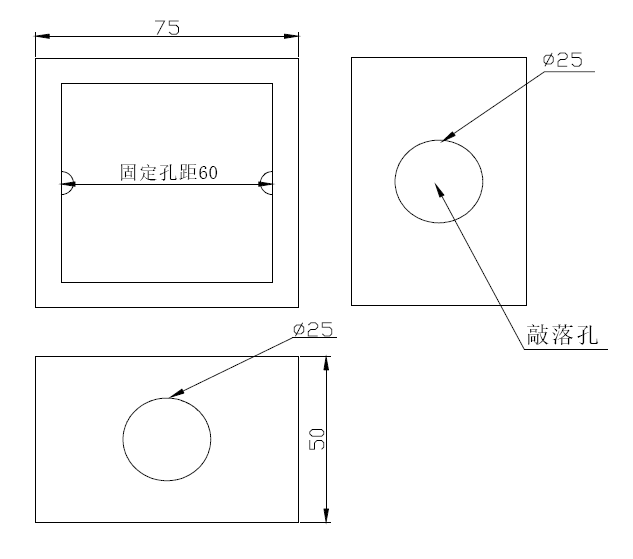

　　接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如下：

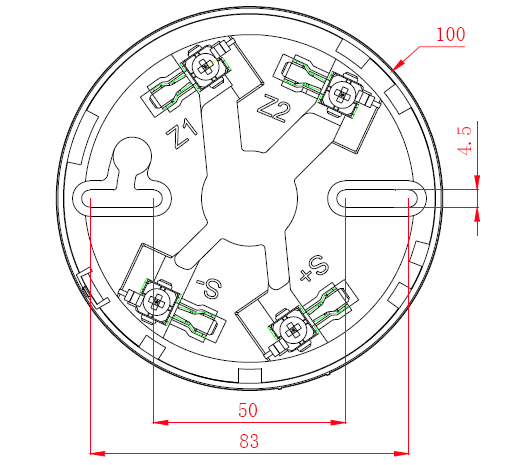

　　GS-802底座外形示意图如下：

　　首先将底座根据需求安装于顶棚或侧墙上。定位底座安装牢固后，将探测器底部上的对位标识C对准定位底座A处，将探测器顺时针旋转到定位底座B处即可安装好探测器（标识位置如图1-5所示）。

　　布线要求：均推荐使用截面积1.0mm2~2.1mm2的防火电缆，穿金属管或阻燃管敷设，但必须符合当地安装规范。建议报警输出接线采用不同颜色线区分极性。
