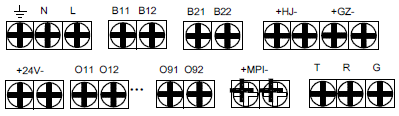

地线、N、L：交流220V电源输入，其中地线为保护地线；

　　B11、B12：TC-BUS-PDC总线；

　　B21、B22：TC-BUS-PDC环形总线；

　　24V-、24V+-：对外24V电源输出，大输出电流300mA；

　　HJ-、HJ+：火警信号输出，DC24V有源输出，大输出电流150mA；

　　GZ-、GZ+：故障信号输出，DC24V有源输出，大输出电流150mA；

　　ON1、ON2（N=1～9）：直接控制盘控制信号输出，无极性；

　　MPI-、MPI+：TC-BUS-MPI总线；

　　T、R、G：RS232接口，配接图形显示或火灾传输设备
