GST-LD-8312消防电话插孔安装与布线：

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺丝将电话插孔安装在86H50型预埋盒上，安装孔距为60mm，安装好红色盖板。

布线：

TL1、TL2：消防电话线，与GST-LD-8304连接端子。端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，末端电话插孔XT2接线端子接4.7K欧姆电阻。

布线要求：TL1、TL2采用截面积大于等于1.0平方的阻燃RVVP屏蔽线。

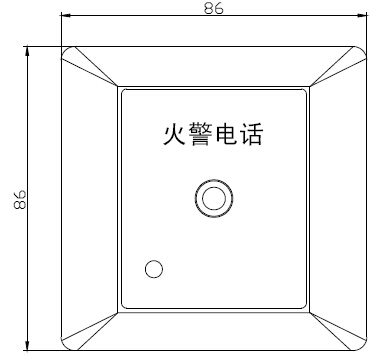

GST-LD-8312 型消防电话插孔外形尺寸及结构示意图如图

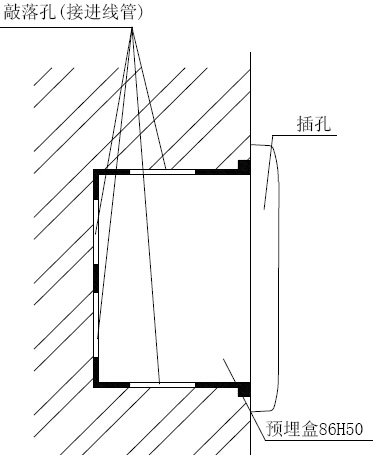

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安装在86H50 型预埋盒上，安装孔距为60mm，安装好红色盖板，安装方式如图所示：

电话插孔对外端子示意图如图所示：

其中：

TL1、TL2：消防电话线，与GST-LD-8304 连接的端子。端子XT1 电话线输入端，端子XT2 电话线输出端，接下一个电话插孔，末端电话插孔XT2 接线端子接4.7kΩ终端电阻布线要求：TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。
