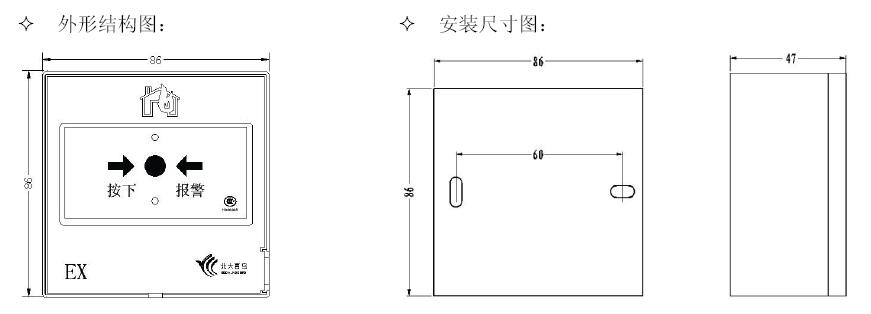

J-SAP-JBF-301-Ex手动火灾报警按钮结构特征、安装与布线

安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。

每只防爆安全栅后限带≤10只防爆手动报警按钮。

每个报警回路使用安全栅的数量不得超过6只。

安全栅须取得防爆合格证，其安装应按其说明书的要求进行，并注意正负极性。

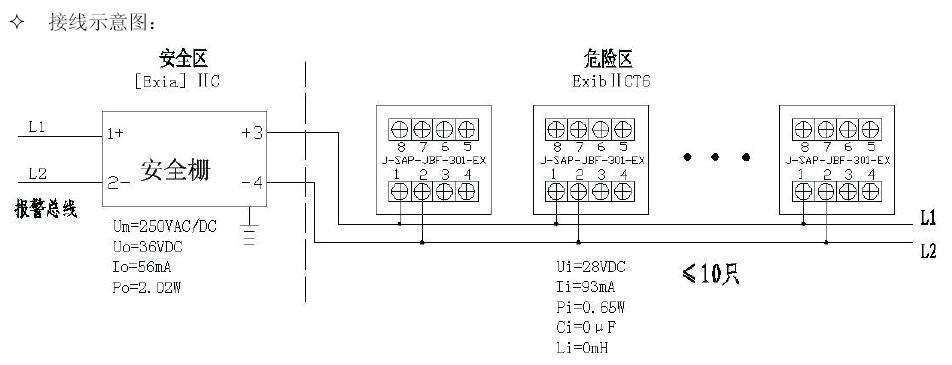

说明：

安全栅端子1接总线L+、端子2接总线L-，不得接反。

防爆型手动报警按钮端子1、2接安全栅输出端3、4报警总线。

本安系统参数匹配须遵循如下原则：

Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li

其中：Cc、Lc：安全栅到探测器之间连接电缆（或导线）允许总的大分布电容和电感；Uo：安全栅的高输出电压；Io：安全栅的大输出电流；Po：安全栅的

大输出功率；Lo：安全栅允许的大外部电感；Co：安全栅允许的大外部电容；Ui：探测器的高输入电压；Ii：探测器的大输入电流；Pi：探测器的大

输入功率；Li：探测器的大内部电感；Ci：探测器的大内部电容。符号详细意义见GB3836.4-2000标准。
