很多筒子在网上搜索消防模块接线方法和接线图，其实消防模块的接线方法和接线图是不能一概而论的，不同类型的消防模块接线方法也不一样。现在以常见的海湾GST-LD-8300输入模块和GST-LD-8301输入/输出模块接线方法和接线图为例，展示下常见的输入模块和输入/输出模块的接线方法。
GST-LD-8300输入模块与现场设备的接线：
    模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

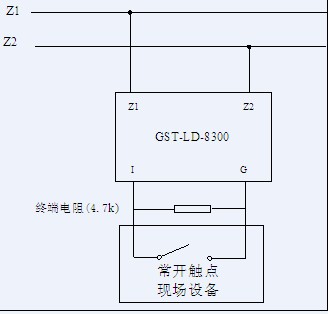

   1.模块与具有常开无源触点的现场设备连接方法如图2- 30所示。模块输入设定参数设为常开检线。

                                 图2- 30

   2.模块与具有常闭无源触点的现场设备连接方法如图2- 31所示，模块输入设定参数设为常闭检线。

                            图2- 31

GST-LD-8301型输入/输出模块与现场设备的接线：
    模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。
    1.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图2- 33 (无源常开检线输入)、图2- 34所示（无源常闭检线输入)：

图2- 33

图2- 34

  2.模块无源输出触点控制设备的接线示意图如图2- 35(无源常开检线输入)、图2- 36所示(无源常闭检线输入)：


 图2- 35

 图2- 36


 GST-LD-8301输入输出模块现场接线模拟图:

步：GST-LD-8301输入输出模块接线，需要准备1组RVS2*1.5(信号总线)线和1组BV2*2.5电源线，我们这里以两组普通线代替。	第二步：将线从底座后面的穿线孔穿过。将RVS2*1.5的信号总线接入到模块底座的Z1和Z2上。
第三步：将线从底座后面的穿线孔穿过。将BV2*2.5的24V电源线接入到模块底座的D1和D2上。	第四步：将线从底座后面的穿线孔穿过。从模块底座的D1引一根线到底座上的NO端子。
第五步：将线从底座后面的穿线孔穿过。从模块底座的COM端子引出一根线到现场被控设备。	第六步：将线从底座后面的穿线孔穿过。从模块底座的D2端子引出一根线到现场被控设备。然后在GST-LD-8301输入输出模块的I和G端并联1个4.7K的电阻，同时将被控制设备的启动信号反馈端引入到模块的I和G端。检查现场接线，安装好模块，接线完成。
