泛海三江A系列“纯二总线”火灾自动报警系统消防模块接线图

来源:北京消防改造  时间:2019-12-16 11:46:26

泛海三江新品A系列“纯二总线”火灾自动报警系统的模块接线图,本文消防模块接线图来源泛海三江官方发布,供大家参考学习交流!

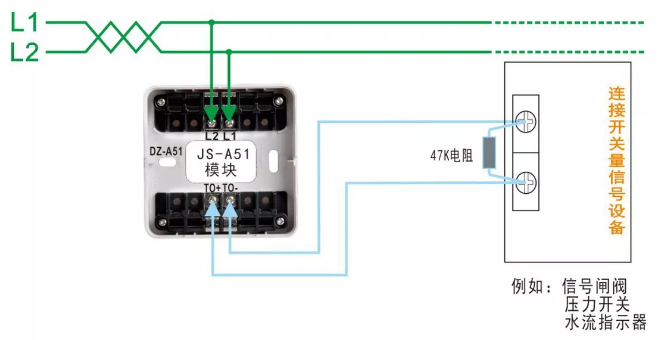

1.JS-A51输入模块

JS-A51输入模块接线图

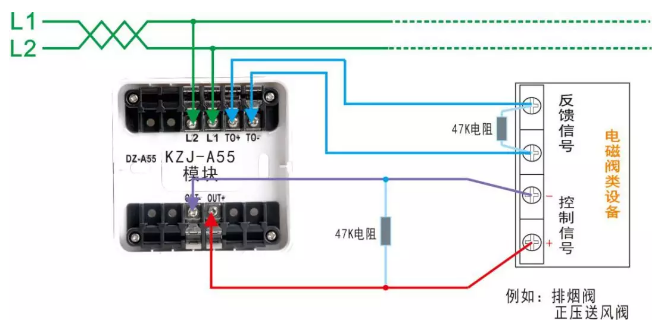

2.KZJ-A55输入输出模块(电磁阀类)

KZJ-A55输入输出模块(电磁阀类)接线图

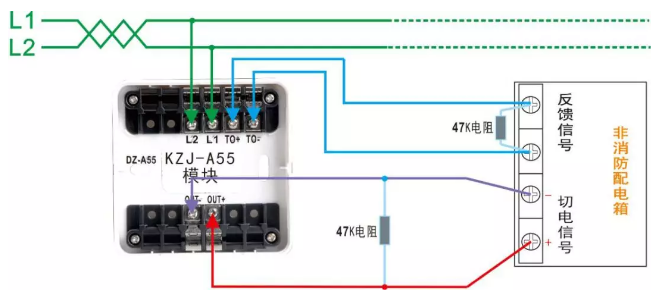

3.KZJ-A55输入输出模块(切非消防配电箱)

KZJ-A55输入输出模块(切非消防配电箱)接线图

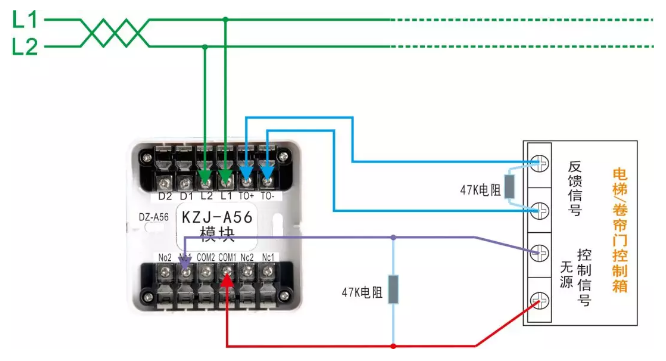

4.KZJ-A56输入输出模块(电梯、卷帘门)

KZJ-A56输入输出模块(电梯、卷帘门)接线图

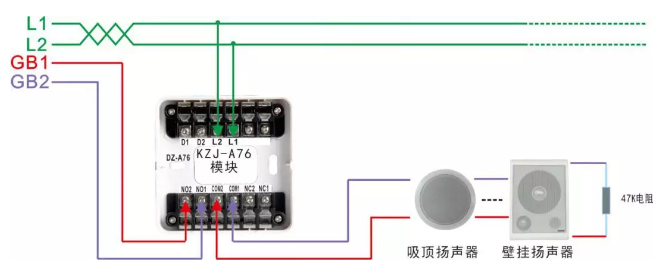

5.KZJ-A76输入输出模块(广播)

KZJ-A76输入输出模块(广播)接线图

6.GL-A59隔离模块

GL-A59隔离模块接线图

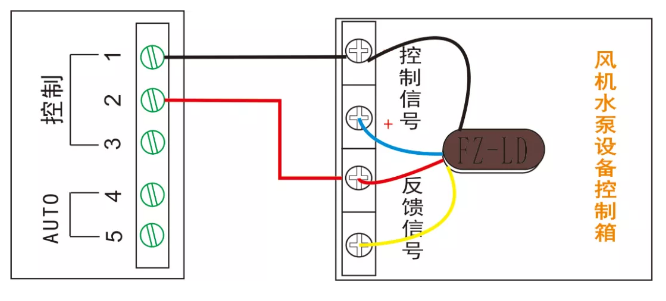

7.多线联动控制单元(风机、水泵设备多线控制)

多线联动控制单元(风机、水泵设备多线控制)接线图
