消防预留预埋施工

1.1、消防预埋

1.预留预埋是给排水专业在主体施工中的工作重点。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。

2.施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，并在深化设计的预留预埋图中标注清晰，以便于各专业的预留预埋.同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。

3.严格按照标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：

1.2、套管安装

1.刚性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。刚性套管安装如图所示：

2.穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。

3.穿剪力墙钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管的标高和几何尺寸放置钢套管，找准确切位置后焊牢在周围钢筋上，如果需要气割钢筋安装的，安装好后必须用加强筋加固，并做好防堵工作。

4.穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。

消防管道安装施工

2.1消防管道安装

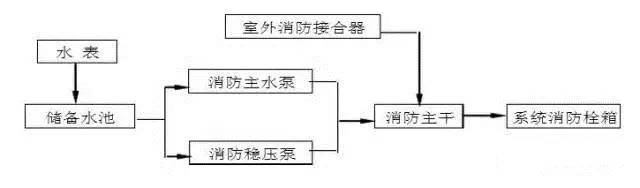

1.系统流程：

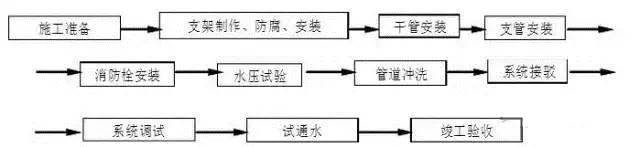

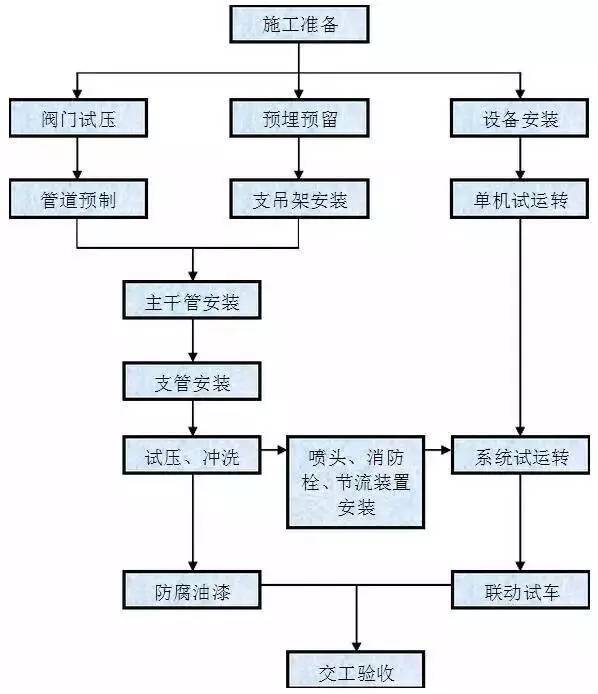

2.施工工序：

⑴干管安装，≤DN75的干管采用套丝连接安装,焊接和丝接技术数据与给水管相同,焊接口和埋地部分的管理作防腐处理。

⑵ 消防栓及支管安装，消防栓支管要以栓阀的坐标、标高定位甩口，核定后再固稳消防栓箱，栓箱内配件根据设计要求设定。

⑶ 消防水泵安装根据设计要求定型号、定位置，安装顺序为止回阀；阀门依次与设备紧固，阀门安装手轮方向应便于操作，具体安装技术参照泵房的安装。

3. 消防栓箱的安装

⑴安装前应核对产品型号与设计是否相符，箱内配件、产品合格证、产品说明书是否齐全。箱体安装前应进行外观质量检查，如发现质量问题不得使用。 安装过程中应与装修紧密配合，不得损坏装修面，箱体安装高度一致，栓口离地面高度为1.2m，允许偏差20mm。阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。明装箱和暗装箱区别使用，注意配合装修面接缝整齐美观。安装后的箱体上下角的水平移位不得超过2mm，以保证箱体平、正直。

电气预留预埋施工

3.1电气配管

1.所有配管工程以设计图纸为依据，暗配管应沿近的路线敷设。

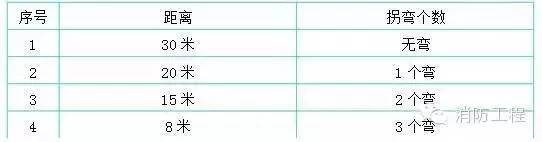

2.管路超过下列长度，应加装接线盒，其位置应便于穿线，如下表所示：

3.管路垂直敷设时，根据导线截面设置接线盒距离，以方便穿线，如下表所示：

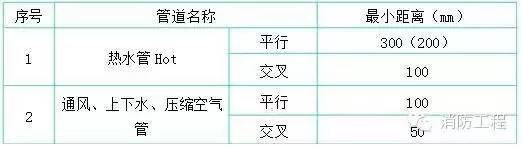

4.暗配电线管路与其它管道小距离，如下表所示：

5.镀锌钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整，管口作二次打磨处理。

6.钢管进入配电箱时，应使用配电箱的敲落孔，无敲落孔时使用专用开孔器按管径大小开孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露2～3扣。

3.2接线盒预埋

1.管进盒、箱连接，盒、箱开孔应整齐并与管径相吻合。管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2～3扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐，如图所示。



2.在现浇混凝土顶板内安装接线盒时，用油漆在设计规定的位置上画上接线盒位置和进出线方向，按进出线方向将接线盒壁上的对应敲落孔取下，将管口用塑料管堵和胶带封好，将接线盒用锯末填满，然后用塑料宽胶带将盒口包扎严密，并做好接地跨接线。
